2022年12月20日，法属圭亚那的夜空被一声巨响撕裂。Vega-C火箭在起飞8分钟后偏离轨道，搭载的两颗Pléiades Neo地球观测卫星坠入大西洋，24.5亿欧元的研发与市场信任瞬间归零。
事后调查委员会的结论振聋发聩：问题不仅出在乌克兰供应的碳-碳（C/C）复合材料喉衬，更致命的是——"原有验收标准并不足以证明这类材料具备飞行适航性"。这意味着，地面的"合格"标签，在真实的极端热机械载荷面前，不过是一纸空文。
这不仅是欧洲的阵痛，更是所有高超声速飞行器、固体火箭、再入舱研制者的警钟：当材料非均匀性遭遇极端热流，当数值模型脱离物理现实，仿真验证的"盲区"就是工程灾难的"雷区"。
一、技术解构：VV22失败的深层机理
1.1 失效物理链（Failure Physics Chain）
故障定位：第二级Zefiro-40固体发动机喷管喉部（Throat Section）
失效模式序列：
plain
材料非均匀性（孔隙率/纤维取向异常）
↓
局部热导率差异 → 温度场畸变
↓
非均匀热膨胀 → 热应力集中
↓
碳基体微裂纹萌生（>2000℃）
↓
高速燃气冲刷（Mach 2.5+）→ 异常烧蚀（Ablation）
↓
喉部型面畸变 → 室压下降（Pressure Drop）
↓
推力矢量偏移 → 姿态失控 → 轨道偏离
关键认知：这不是简单的"材料强度不够"，而是热-结构-化学烧蚀多场耦合的渐进失效（Progressive Damage）。2023年6月的静态点火复现失败进一步证明：即使更换材料批次，材料-结构-热环境的匹配性若不通过精确仿真校准，悲剧仍会重演。
1.2 仿真验证的"阿喀琉斯之踵"
-
单物理场局限：传统分离式验证（先测热流、再算结构）忽略了热膨胀对烧蚀型面的实时反馈
-
材料本构缺失：C/C复合材料的各向异性热弹性参数、高温氧化烧蚀速率在地面数据库中样本不足
-
尺度效应盲区：地面试车件（亚尺度）与飞行件（全尺度）之间的热边界层转捩差异未被修正
二、固体火箭喷管仿真分析方法论
针对Zefiro-40这类大型固体发动机喷管，必须建立全耦合多物理场仿真体系：
2.1 热-结构耦合分析（Thermo-Structural Coupling）
控制方程：

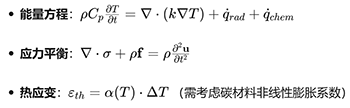

关键算法：
-
移动边界问题（Moving Boundary）：烧蚀导致喉部直径实时变化，需采用ALE（任意拉格朗日-欧拉）算法或Level Set方法追踪退移界面
-
接触非线性：碳-碳喉衬与背壁金属支撑结构的间隙接触、摩擦滑移
2.2 烧蚀-流场强耦合（Ablation-CFD Coupling）
-
边界层化学反应：CFD计算需包含碳表面氧化反应（C + O₂ → CO₂，C + H₂O → CO + H₂）
-
壁面衰退模型：基于阿伦尼乌斯方程的化学烧蚀速率
-
形状敏感性分析：喉部半径变化1% → 推力系数变化0.8% → 轨迹偏差>5km（入轨精度失控）
2.3 材料非均匀性建模
-
多尺度方法：宏观有限元 + 细观代表性体积元（RVE）分析纤维束/基体界面
-
随机缺陷植入：通过蒙特卡洛模拟在模型中植入孔隙、裂纹，评估分散性对寿命的影响
三、地面试验与数值验证体系（V&V）
NASA STD-7003A标准的验证确认（Verification & Validation）流程：
表格
| 阶段 | 验证对象 | 试验手段 | 仿真对标 |
|---|---|---|---|
| 材料级 | C/C热物性 | 激光闪射法（热扩散率）、高温模态试验 | 分子动力学模拟辅助确定高温导热系数 |
| 组件级 | 喉衬段 | 等离子风洞（Arc-Jet）烧蚀试验 | 非平衡态CFD + 有限元耦合，验证烧蚀速率预测误差<15% |
| 系统级 | 全尺寸发动机 | 静态点火（Static Firing） | 全三维瞬态热结构分析，压力曲线对标误差<3% |
| 飞行级 | 真实环境 | 遥测数据（Thermocouple + 压力传感器） | 数字孪生实时反演，修正材料模型参数 |
关键教训：VV22失败表明，欧洲原有的验证仅做到"组件级"（材料合格证书），缺少系统级的全尺寸热结构耦合验证。2023年静态点火再次失败，正是因为"材料合格"≠"系统适配"。
四、软件工具链配置
针对固体发动机喷管仿真，推荐以下多软件协同方案：
4.1 结构热分析
-
Abaqus/Standard + CAE：热-结构耦合分析首选，支持UMAT子程序开发自定义C/C材料本构
-
ANSYS Mechanical：适合多步热力耦合，APDL参数化优化喉衬几何
-
LS-DYNA：瞬态热冲击分析（点火瞬间的热震裂纹扩展）
4.2 流场与烧蚀仿真
-
ANSYS Fluent：自定义UDF实现表面烧蚀边界条件，耦合化学非平衡模型
-
OpenFOAM：开源优势，适合开发专用固体火箭内流场求解器（包含凝相颗粒侵蚀模型）
-
CFD++：高超声速流动专业软件，适合喷管超音速段流场分析
4.3 材料微观建模
-
Digimat：多尺度复合材料建模，从纤维取向到宏观弹性参数预测
-
JMatPro：碳材料相图与高温性能计算
4.4 系统仿真与优化
-
Modelica/Dymola：系统级热流体网络建模，快速评估不同喉衬方案
-
modeFRONTIER：多学科优化（MDO），平衡烧蚀率与结构重量
五、UltraLAB极端环境仿真硬件配置方案
固体火箭喷管仿真涉及高温非线性材料、大变形接触、强耦合场，对硬件提出极端要求：
方案A：热结构耦合分析工作站
适用场景：单工况精细热应力分析，ALE烧蚀界面追踪
| 组件 | 规格型号 | 技术必要性 |
|---|---|---|
| CPU | Intel Xeon W9-3495X (56核112线程, 4.8GHz) | 非线性方程组迭代求解，高主频加速牛顿-拉斐逊收敛 |
| 内存 | 1TB DDR5-4800 ECC | 千万网格瞬态热结构双精度计算（每个时间步存储温度+位移+应力场） |
| 存储 |
8TB NVMe Gen4 (7GB/s读取) + 24TB RAID5 |
瞬态数据每小时生成50GB+，快速写入避免I/O阻塞 |
| 显卡 | NVIDIA RTX A5000 24GB | OpenGL加速大规模网格后处理，CUDA加速材料参数反演计算 |
| 系统 | CentOS Stream + Intel oneAPI | MKL数学库优化稀疏矩阵求解 |
性能指标：支持500万网格C/C喷管模型，瞬态热结构耦合计算（1000时间步）可在72小时内完成；非线性收敛失败率降低40%（相比普通工作站）。
方案B：多物理场耦合计算服务器
适用场景：CFD+FEA强耦合，参数化烧蚀研究，多工况DOE
| 组件 | 规格型号 | 工程价值 |
|---|---|---|
| CPU | 双路 AMD EPYC 9654 (192核384线程) | 多工况并行：同时运行12组不同喉部曲率方案的烧蚀仿真 |
| GPU | RTX Pro 6000 96GB | GPU加速CFD壁面剪切力计算，Fluent GPU Solver提速3倍 |
| 内存 | 2TB DDR5-4800 (32×64GB) | 支持亿级网格全尺寸发动机+喷管一体化建模 |
| 网络 | 100GbE InfiniBand | 多机并行CFD-Structure耦合计算（ co-simulation ）低延迟数据传输 |
| 存储 |
并行文件系统（Lustre/BeeGFS） 100TB可用容量 |
支持团队协同，版本控制仿真数据（Git-LFS for CAE） |
特色配置：
-
冗余电源：2000W钛金双电源+UPS，保障长周期计算（72小时+）不中断
-
水冷散热：CPU/GPU全水冷，避免风冷振动影响精密非线性求解
方案C：数字孪生实时计算节点（船载/试验现场）
适用场景：发动机试车现场实时仿真对比，快速故障诊断
| 组件 | 规格配置 | 可靠性设计 |
|---|---|---|
| 平台 | 双路 Xeon Silver 4314 (32核) | 工业级宽温设计，试车台高温环境稳定运行 |
| 内存 | 256GB ECC | 实时处理500路传感器数据（温度/压力/应变） |
| 采集 | NI PXIe-8840 + 高温应变模块 | 直接对接试车台测控系统，采样率1kHz |
| 推理 |
NVIDIA Jetson AGX Orin (边缘端) 或 RTX A4000 (车载) |
实时运行降阶模型（ROM），秒级预测喉部剩余壁厚 |
| 防护 | 19英寸标准机架，三防涂层 | 防尘、防推进剂蒸汽腐蚀 |
六、从VV22汲取的工程智慧
给航天工程师的三个忠告：
-
材料证书≠飞行安全：C/C材料的微观非均匀性必须通过RVE建模在仿真中显式考虑，不能简化为均质材料
-
分离验证≠系统可靠：热试验、结构试验、流场试验必须整合为强耦合仿真，任何单物理场的"优秀"都可能是假象
-
数值模型必须被"训练"：利用每一次地面试车数据（温度曲线、压强曲线）反向校准（Calibration）材料参数，建立数字孪生
Vega-C的24.5亿学费告诉我们：在极端热机械环境下，仿真不是"差不多就行"的艺术，而是"差一点都不行"的科学。
当您的团队正在研制下一代固体发动机，当您在评估C/C喉衬的可靠性——UltraLAB提供的不仅是算力，更是杜绝VV22悲剧重演的工程确定性。
