信息超材料雷达电磁幻影技术分析与工程实现方案

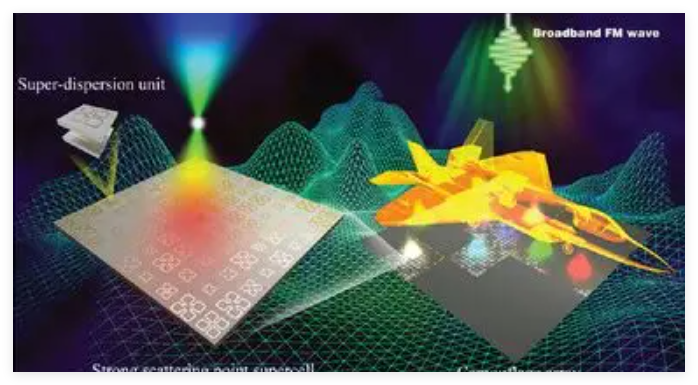

国防科大刘永祥团队提出的"电磁无中生有"技术，通过信息超材料（Information Metasurface）的时空编码调制，实现了对雷达高分辨率一维距离像（HRRP）的动态重构。该技术不仅在雷达对抗领域具有重大军事价值，更为雷达目标特性模拟、AI对抗样本生成等前沿研究开辟了新路径。本文从工程技术角度深度解析其技术栈、计算特征及实现所需的软硬件环境。

一、主要应用技术分析

1. 电磁散射特征建模与提取技术

• 散射中心提取：从真实目标（车辆、飞机等）的HRRP数据中，基于GTD模型提取散射中心参数集 Θ = {(Rᵢ, Aᵢ, αᵢ)}，其中R为距离位置，A为幅度，α为散射类型（镜面/边缘/尖顶等）
• 稀疏表示：利用压缩感知（Compressed Sensing）算法从宽带雷达回波中稀疏重建目标散射中心分布
• 电磁计算验证：通过全波仿真（Full-Wave Simulation）验证GTD模型的准确性，确保特征提取保真度>95%

2. 空时编码调制技术

• 编码矩阵生成：设计N×M维时空编码矩阵C(t)，其中N为超表面单元数，M为时间序列长度
• 异步调制策略：各单元独立调制频率fᵢ = f₀ + Δfᵢ，避免与雷达脉冲重复频率（PRF）同步依赖
• 相位量化：1比特相位调制（0°/180°），通过PIN二极管或MEMS开关实现高速切换（μs级）

3. 雷达信号处理与HRRP合成

• 匹配滤波：对接收回波进行脉冲压缩，生成HRRP的理论分辨率ΔR = c/(2B)，其中B为信号带宽（X波段典型值1-2GHz）
• 相位共轭调制：超表面反射系数Γ(t) = exp(jφ(t))，其中φ(t)由目标特征反演算法确定
• 多普勒补偿：针对运动平台（无人机载）的径向速度补偿算法

4. AI对抗样本生成与识别验证

• 对抗样本生成：通过超材料物理调制生成对抗性HRRP，欺骗预训练ANN分类器
• 神经网络架构：采用多层感知机（MLP）或卷积神经网络（CNN）进行目标识别，输入层节点数对应HRRP距离单元数（典型值256-1024）
• 混淆矩阵验证：构建高置信度欺骗（相关系数>0.95）的测试集，验证AI识别系统的脆弱性

5. 实时控制系统

• 时序控制逻辑：生成μs级精度的触发信号，控制超表面单元状态切换
• 并行接口：通过SPI或并行总线同时控制数百个可重构单元
• 反馈回路：集成雷达脉冲检测电路，实现自适应同步（可选增强功能）

二、计算特点深度分析

1. 电磁全波仿真计算特征

• 计算复杂度：O(N³)，N为网格离散数量。超材料单元需在亚波长尺度（X波段约3cm，单元尺寸约3-5mm）内精细剖分
• 多尺度问题：单元结构细节（如二极管封装、金属线宽0.1mm）与工作波长（3cm）跨两个数量级，需自适应网格加密
• 参数化扫描：需扫描入射角（0-60°）、频率（8-12GHz）、极化（HH/VV/HV）的组合，计算量呈指数增长
• 内存需求：单个单元精细仿真约需8-16GB内存，阵列整体仿真（考虑互耦）需100GB+

2. 信号处理与优化计算特征

• 矩阵运算密集：HRRP合成涉及大规模复数矩阵乘法（编码矩阵×散射矩阵），计算复杂度O(N²)
• FFT加速：脉冲压缩处理依赖快速傅里叶变换，需优化为基2-FFT或分裂基算法
• 实时性要求：编码生成算法需在雷达脉冲间隔（PRI，典型值1ms）内完成计算
• 非凸优化：散射中心位置反演涉及非线性最小二乘问题，需Levenberg-Marquardt或遗传算法求解

3. 深度学习计算特征

• 数据并行：HRRP数据集（5类目标×每类1000个样本）需批量处理，Batch Size建议64-128
• GPU加速：卷积层和前向传播需要CUDA核心大规模并行，显存占用与网络深度成正比（ResNet-50约需8GB显存）
• 对抗训练：需迭代生成对抗样本并重新训练网络，计算成本是传统训练的3-5倍

• 低延迟要求：单次HRRP分类需在10ms内完成，以满足实时对抗测试需求
• 批量推理：可同时验证多个幻影样本的欺骗成功率

4. 多物理场协同计算

• 功率耗散：超表面单元在高功率微波（HPM）照射下产生热效应，需电磁-热耦合分析
• 非线性效应：二极管非线性响应需谐波平衡（Harmonic Balance）算法分析

三、系统与软件环境清单

操作系统层

核心应用软件清单

• CST Studio Suite 2024：时域求解器（FIT）用于宽带响应分析，频域求解器（FEM）用于精细单元设计
• Ansys HFSS 2024 R1：有限元法（FEM）分析超材料单元S参数，支持参数化扫描与优化
• MATLAB R2024a + RF Toolbox：GTD模型实现、HRRP数据处理、编码算法原型验证

• Python 3.10+：NumPy（矩阵运算）、SciPy（优化算法）、Matplotlib（可视化）
• PyTorch 2.2 / TensorFlow 2.15：深度学习框架，支持CUDA加速
• C/C++：实时控制代码与FPGA SDK集成

• Xilinx Vivado Design Suite：Verilog/VHDL逻辑设计、时序约束、比特流生成
• MATLAB HDL Coder：将信号处理算法自动转换为HDL代码（可选快速原型）

• Keysight SystemVue 2023：雷达系统级仿真，LFM信号生成与处理
• Remcom XFdtd：超材料与生物电磁学仿真（可选替代方案）

依赖库与中间件

# Python科学计算环境 pip install numpy scipy matplotlib scikit-learn pandas
pip install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu121
pip install jupyterlab tensorboard # 交互式开发与可视化 # 电磁仿真接口（可选） pip install cst-python-api # CST自动化脚本接口

四、UltraLAB硬件配置推荐方案

方案A：超材料电磁设计工作站（UltraLAB GT430P）

方案B：AI信号处理与算法验证平台（UltraLAB GR450P）

方案C：超表面阵列全波仿真集群节点（UltraLAB EA660）

方案D：FPGA实时控制开发平台（UltraLAB A330）

五、工程实施建议

1. 计算流程优化

• 分阶段计算：先通过MATLAB/Python快速验证编码算法，再导入CST/HFSS进行全波验证，减少计算资源浪费
• 代理模型（Surrogate Model）：利用AI建立超表面参数→HRRP的快速映射，替代耗时的全波仿真，加速优化迭代

2. 数据管理策略

• 版本控制：对超表面结构参数、编码序列、HRRP数据使用Git LFS管理
• 仿真数据库：建立S参数库与HRRP特征库，支持快速检索与对比分析

3. 测试验证环境

• 矢量网络分析仪（VNA，支持X波段全双端口）
• 标准增益喇叭天线（发射/接收）
• 转台系统（方位/俯仰角控制，精度<0.1°）
• 超表面阵列样机与FPGA控制底板

总结
