从电网到硅基：电力系统数字孪生的算力底座——覆盖规划、运行、控制的全链路硬件架构
时间：2026-03-02 09:56:15
来源：UltraLAB图形工作站方案网站
人气：309
作者：管理员
当电磁暂态仿真遇见微秒级步长，当千万节点潮流计算遭遇实时性要求，构建新型电力系统的"虚拟电站"该如何配置？
在国家电网某调度中心的数字孪生实验室里，一面由32块4K屏幕组成的弧形巨墙实时映射着华东电网的每一次潮流波动。在这个虚拟世界里，每一个变电站的断路器开合、每一台风机的功率振荡、甚至每一条输电导线的温度场分布，都在以毫秒级的精度同步演算。而在物理世界的平行端，真实的电网设备正按照这个虚拟模型的预测结果调整着自己的运行状态。
这不是科幻，而是"双碳"目标下新型电力系统建设的刚需。随着新能源渗透率突破50%、电力电子设备广泛接入、以及电网拓扑的动态重构，传统基于简化模型的离线分析已无法满足实时管控需求。电力系统数字孪生——这个集成了多物理场建模、电磁暂态仿真、机电暂态分析、以及AI预测性维护的复杂系统，正在成为电网企业的"中枢神经系统"。
然而，构建这套系统的核心挑战不在于软件算法，而在于硬件能否支撑从微秒级电磁暂态到秒级稳定分析的多时间尺度混合仿真。从PSCAD的电力电子详细建模到RTDS的实时硬件在环测试，从BPA的千万节点潮流计算到Python的强化学习训练，电力系统数字孪生对算力的需求呈现出"高频单核性能、海量内存带宽、纳秒级I/O响应"的极端特征。
第一章：电力系统仿真的算力悖论——多时间尺度的硬件噩梦

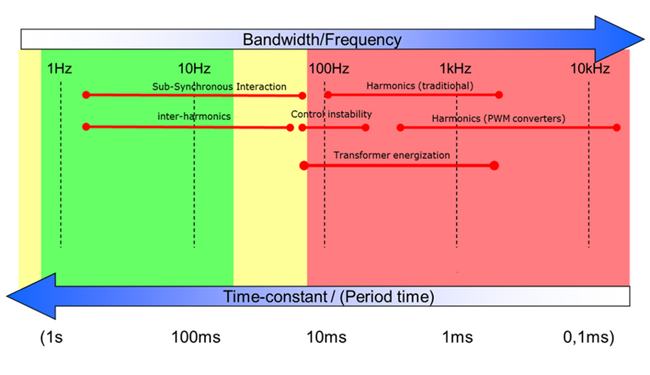

电力系统数字孪生最大的技术难点，在于必须同时处理跨越9个数量级时间尺度的物理过程：
电磁暂态（Electromagnetic Transients）- 微秒级：
开关操作、雷击过电压、FACTS设备动作等过程需要在1-50μs的步长下进行仿真。一个包含模块化多电平换流器（MMC）的柔性直流输电工程，单个阀塔就有数千个IGBT/Diode子模块，每个子模块都需用详细电路模型表示。这种仿真属于计算密集型，对CPU的单核浮点性能（求解微分方程）和内存延迟（稀疏矩阵索引）极其敏感。
机电暂态（Electromechanical Transients）- 毫秒级：
同步发电机摇摆、频率稳定、电压崩溃等过程涉及10-100ms的积分步长。省级电网的全动态仿真可能包含10,000+节点和2,000+台发电机，形成巨大的稀疏雅可比矩阵。这要求硬件具备大容量内存（存储矩阵结构）和高内存带宽（并行求解），以及优秀的多核扩展性。
中长期动态（Long-term Dynamics）- 分钟级：
负荷频率控制（LFC）、自动发电控制（AGC）、以及考虑锅炉/水轮机惯性的一次调频，时间尺度达分钟至小时。这类仿真常与蒙特卡洛模拟结合（评估N-2故障场景下的系统可靠性），需要批量并行计算能力。
实时性约束：
当数字孪生用于闭环控制（如基于仿真的自适应保护）或硬件在环（HIL）测试时，仿真必须严格满足实时性（Real-time）——即在1个物理秒内必须完成1个仿真秒的运算。这排除了传统的离线仿真，必须采用FPGA或专用实时仿真器（如RTDS）。
硬件面临的挑战：
-
内存墙：千万节点电网的导纳矩阵（Admittance Matrix）即使采用稀疏存储（CSR格式）也可能占用数百GB内存，普通工作站的128GB配置无法加载完整模型。
-
计算墙：电磁暂态仿真的串行依赖性强（每个步长必须顺序求解），多核CPU利用率常低于30%，需要极高的单核IPC（每时钟周期指令数）。
-
I/O墙：HIL测试要求仿真系统与物理保护装置通过GB级光纤或模拟量接口交互，A/D-D/A转换延迟和PCIe传输抖动必须控制在微秒级。
第二章：全链路硬件架构——从规划到运行的算力分层
电力系统数字孪生不是单一设备，而是覆盖"离线规划-在线仿真-实时控制"的分层算力网络：
第一层：超大规模离线仿真中心（规划与运行分析）
功能：年度运行方式计算、N-1/N-2安全校核、新能源消纳能力评估、市场出清仿真（SCUC/SCED）。 硬件特征：
-
计算节点：双路AMD EPYC 9655（96核/路，12通道DDR5），专为并行求解大规模稀疏线性方程组（如KLU算法）优化
-
内存配置：每节点2TB-4TB DDR5-5600 ECC，支持千万节点级电网的完整雅可比矩阵驻留内存
-
存储架构：Lustre并行文件系统，聚合带宽>20GB/s，存储历史运行数据（WAMS量测数据可达PB级）
-
GPU加速：NVIDIA A100用于：
-
概率潮流计算（蒙特卡洛模拟的并行采样）
-
深度学习负荷预测（LSTM/Transformer训练）
-
电磁暂态的快速傅里叶分析（cuFFT）
-
第二层：实时数字仿真系统（RTDS/HIL测试）
功能：保护装置测试、换流阀控制策略验证、微电网控制器硬件在环。 硬件特征：
-
专用实时仿真器：RTDS Technologies的PB5处理器板卡（基于PowerPC或Xilinx FPGA），或Typhoon HIL的FPGA集群
-
通用计算替代方案：FPGA加速卡（Xilinx Alveo U55C/U280）安装在服务器内，通过OpenCL编程实现自定义电力电子模型，延迟<1μs
-
I/O接口：高速模拟量输出（16位，10MS/s）、数字量输入（TTL/CML电平，支持GOOSE/SV报文注入）
-
同步时钟：IEEE 1588 PTP主时钟，确保多仿真器并联时的微秒级同步
第三层：数字孪生可视化与决策支持
功能：电网地理接线图（GIS）三维展示、实时潮流箭头动画、故障场景沙盘推演。 硬件特征：
-
图形工作站：NVIDIA RTX 6000 Ada 48GB×2，驱动16K显示墙渲染电网拓扑
-
内存：512GB-1TB，用于加载高精度电网三维模型（BIM+GIS融合）
-
网络：100GbE，实时接收SCADA/WAMS数据流（每秒百万级测点）
第三章：关键硬件选型深度解析
CPU选型：高频 vs 多核的权衡
电磁暂态仿真（PSCAD/EMTP-RV）：
-
瓶颈：小步长（1μs）仿真的串行性强，依赖单核浮点性能
-
推荐：Intel Core i9-14900K（6.0GHz睿频，AVX-512加速）或AMD Ryzen 9 7950X3D（大缓存减少内存访问）
-
注意：PSCAD等软件对Intel编译器优化更好，同频下Intel平台通常快10-15%
机电暂态与潮流计算（PowerFactory/BPA/PSS/E）：
-
瓶颈：大规模稀疏矩阵求解，需要多核并行和内存带宽
-
推荐：AMD EPYC 9554/9655（64/96核，8-12通道内存），或Intel Xeon w9-3495X（56核，支持AMX指令集加速矩阵运算）
-
内存：每百万节点约需20-30GB内存（考虑因子表分解的填充元），省级电网（5000节点）需128GB，区域电网（50,000节点）需512GB以上
GPU加速：电力仿真的新范式
传统上电力系统仿真依赖CPU，但GPU正在改变游戏规则：
电磁暂态并行化：
-
技术：利用CUDA实现节点电压方程的并行求解（基于LU分解的细粒度并行），或使用延迟插入法（Latency Insertion Method）将传输线解耦为独立子电路，适合GPU大规模并行
-
硬件：RTX 4090（24GB显存可处理中等规模配电网）或A100（80GB适合输电网）
-
软件：MATLAB Parallel Computing Toolbox的
gpuArray，或自定义CUDA内核
AI增强的稳定性分析：
-
暂态稳定评估：训练Graph Neural Network（GNN）预测故障切除后的发电机功角稳定性，推理延迟<10ms（vs 传统时域仿真数秒）
-
硬件：RTX A6000或A100，支持FP16/INT8量化推理
存储与I/O：实时性的隐形杀手
高速采集与回放：
-
故障录波器数据：COMTRADE格式文件（.cfg+.dat），采样率可达100kHz，文件体积巨大
-
配置：RAID 0 NVMe阵列（读取速度>10GB/s），确保故障数据可秒级加载至内存进行重演
实时数据库：
-
需求：支持时序数据（WAMS的PMU量测，50/60Hz，每秒50/60帧）的高频写入和查询
-
方案：InfluxDB/TDengine集群，配合Intel Optane P4800X SSD（3D XPoint介质，超低延迟）
网络：确定性低延迟通信
过程总线（Process Bus）仿真：
-
IEC 61850-9-2 LE：采样值（SV）报文以每秒4000帧（80采样/周波×50Hz）传输，要求网络抖动<10μs
-
硬件：TSN（Time-Sensitive Networking）交换机，支持IEEE 802.1Qbv时间感知整形，或直接使用InfiniBand网络替代以太网，实现微秒级延迟和RDMA零拷贝传输
第四章：典型应用场景的硬件配置
场景A：新能源并网仿真（海上风电柔直送出）
挑战：MMC换流阀包含数百个子模块，传统CPU仿真1秒物理过程需数小时。 UltraLAB方案：
-
实时仿真层：Typhoon HIL 604（基于Xilinx Zynq UltraScale+ FPGA），集成详细MMC模型，步长<2μs
-
离线分析层：双路EPYC 9655服务器，运行PSCAD进行参数扫描（阀电抗、控制参数优化），利用96核并行处理数百个工况
-
可视化层：RTX A6000工作站，实时显示阀电压波形、桥臂电流热图
场景B：城市配电网数字孪生（有源配网）
挑战：10kV配网节点数可达10,000+，含大量分布式光伏、储能、充电桩，需实时状态估计。 硬件配置：
-
边缘计算节点：NVIDIA Jetson AGX Orin（ARM+GPU），部署在配电站房，运行轻量级状态估计（基于DistFlow方程的线性化近似）
-
云端分析集群：EPYC服务器集群，运行深度强化学习（PPO算法）优化储能充放电策略，GPU加速策略搜索
场景C：交直流混联电网调度员培训仿真（DTS）
挑战：需要同时模拟交流电网（机电暂态）和直流电网（电磁暂态）的混合仿真，即混合实时仿真（Hybrid Real-time Simulation）。 硬件架构：
-
交流侧：4台RTDS机柜，模拟华东电网500kV主网
-
直流侧：1台UltraLAB定制服务器（Xeon w9-3495X + FPGA加速卡），运行柔性直流详细模型
-
接口：光纤直连，基于IEC 61850-9-2的SV/GOOSE报文交互，同步误差<100μs
第五章：UltraLAB电力系统数字孪生硬件解决方案
方案A：电磁暂态高性能计算工作站（离线仿真旗舰）
配置：
-
CPU：Intel Core i9-14900K（超频至6.2GHz，水冷散热），最大化单核性能
-
内存：128GB DDR5-7200（低时序CL32），高频内存减少稀疏矩阵求解的延迟
-
GPU：RTX 4090 24GB，用于加速FFT分析和蒙特卡洛模拟
-
存储：2TB NVMe Gen4（系统）+ 8TB NVMe（案例库）
-
专用卡：NI PXIe-7868R（FPGA模块），用于自定义电力电子模型的高速I/O
-
优化：预装PSCAD 5.0，针对AVX-512编译，启用Intel MKL数学库
方案B：千万节点电网仿真服务器（规划分析中心）
配置：
-
CPU：双路AMD EPYC 9655（共192核384线程）
-
内存：4TB DDR5-5600 ECC（24×128GB RDIMM）
-
存储：32TB NVMe SSD（RAID 10）+ 100TB HDD（RAID 6，历史数据归档）
-
网络：双端口 100GbE（连接WAMS主站）
-
软件：BPA、PowerFactory、PSS/E并行版，配置MPI环境支持跨节点集群扩展
方案C：实时数字仿真与HIL测试平台（控制验证）
配置：
-
实时主机：NI PXIe-8880（Intel Xeon嵌入式处理器）或 dSPACE SCALEXIO
-
FPGA加速：UltraLAB定制FPGA服务器，搭载4×Xilinx Alveo U55C（每卡16GB HBM2）
-
预装电力系统IP核（MMC、光伏逆变器、储能变流器模型）
-
支持Simulink HDL Coder自动生成HDL代码
-
-
I/O模块：
-
模拟量输出：16通道，±10V，16位，1MS/s（用于功放驱动真实继电器）
-
数字量：64通道TTL，支持5V/24V电平转换
-
-
同步：GPS/北斗驯服时钟源（OCXO），IRIG-B码输出
方案D：数字孪生可视化指挥平台（调度中心）
配置：
-
图形服务器：4×RTX 6000 Ada（NVLink互联），支持16路4K输出（Mosaic拼接）
-
计算节点：Threadripper PRO 7995WX（96核），实时处理SCADA数据并驱动三维可视化
-
显示系统：16K LED弧形墙（0.9mm像素间距）或CAVE沉浸式系统
-
交互设备：3D鼠标、触摸屏、语音控制接口
结语：算力即电力，仿真即安全
在新型电力系统的构建中，"仿真即现实"正在成为新的工程哲学。当电网的物理复杂度超越人类直觉的把握能力，当新能源的随机性挑战传统安全边界，数字孪生系统通过硅基世界的精确推演，为碳基决策者提供了预见未来的"水晶球"。
而这一切的底座，是能够驾驭微秒级电磁暂态、驾驭千万节点矩阵、驾驭实时确定性约束的高性能硬件平台。UltraLAB电力系统计算解决方案，以覆盖从FPGA实时仿真到GPU加速分析的全谱系硬件，为电网企业的数字化转型提供坚实的算力基石。
让每一次潮流计算都精准无误，让每一次控制决策都有据可依——这是智能电网的硬件承诺。
【UltraLAB技术团队 | 电力系统高性能计算与实时仿真专家】
