从战场到实验室：航空工业"数字主线"背后的算力战争——解析美空军订单中的CAE仿真、PLM管理与硬件配置逻辑

时间：2026-03-02 15:39:55   来源：UltraLAB图形工作站方案网站   人气：216 作者：管理员
当Teamcenter遇见翼身融合体，当SkyShot发动机数字孪生遭遇多学科优化，支撑现代航空装备研发的图形工作站该如何配置？
美国空军近期向霍尼韦尔、GE、西门子抛出的多笔订单，表面上是大国博弈中的装备竞赛，实则揭示了现代航空工业的底层技术范式转移：无论是为无人僚机（CCA）配备的SkyShot 1600涡喷发动机，还是JetZero公司的混合翼身（Blended Wing Body）飞机原型，亦或是覆盖全美的空军基地电力系统数字化改造，其背后都依赖着同一套"数字工程基础设施"——即基于PLM（产品全生命周期管理）的协同研发平台、多学科仿真优化（MDO）算法，以及支撑亿级网格计算的算力集群。

对于国内从事航空发动机、飞行器设计、电气工程研究的科研机构和高校而言，这些军事订单暴露的技术路线具有极高的参考价值：现代高端装备的研发，已从"物理试错"转向"数字孪生先行"，而决定研发效率的，往往是工作站和服务器的硬件配置是否匹配复杂CAE模型的胃口。


第一章：应用场景解构——四类核心研发场景的算力需求

根据美空军订单的技术脉络，我们可以识别出四个对硬件要求极高的研发场景：
1. 航空发动机的数字化设计与多学科优化（霍尼韦尔/GE订单） SkyShot 1600发动机要求"涡喷与涡扇灵活切换"且"满足高过载机动"，这意味着设计团队必须进行：
  • 气动热力仿真：压气机/涡轮叶片的全三维CFD计算（涉及转静子干涉、非定常流动）
  • 结构强度分析：高过载（9G+）条件下的转子动力学、叶片振动模态、热疲劳寿命预测
  • 多学科优化（MDO）：同时优化推力、油耗、重量、可靠性等多目标，需要调用Isight/ModelCenter等平台进行自动化工作流计算，单次优化迭代可能涉及数百次CFD+FEM耦合求解
算力需求：单个发动机整机流场仿真网格量可达5000万-1亿单元，瞬态计算需要256GB以上内存；多学科优化需要多节点集群并行处理不同设计点。

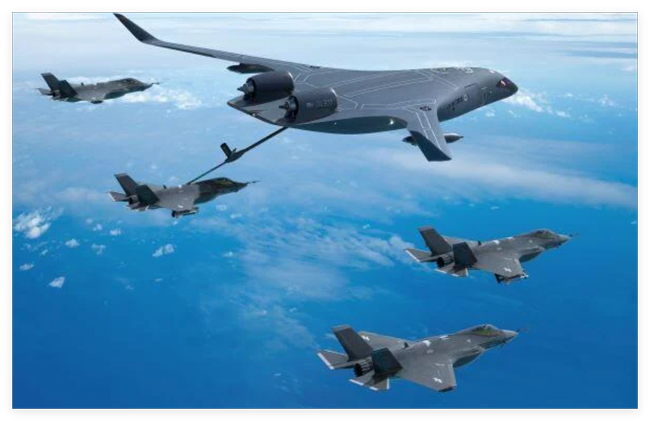

2. 混合翼身飞机（BWB）的创新气动设计（西门子+JetZero合作） 混合翼身布局取消了传统尾翼，采用翼身融合设计，气动优化难度呈指数级上升：
  • 飞翼布局的静稳定性分析：需要全机参数化建模（Catia/NX）与大规模CFD（Fluent/CFX）迭代
  • 隐身与气动一体化：RCS（雷达散射截面）计算需要电磁仿真（HFSS/CST）与气动外形的联合优化
  • 主动控制律设计：基于数字孪生的飞行控制仿真（MATLAB/Simulink + FlightGear），需要实时硬件在环（HIL）测试
算力需求：整机气动网格1-2亿单元，考虑隐身频率的电磁仿真需要GPU加速（CUDA）；CFD+电磁耦合优化需要双路EPYC服务器支撑 overnight batch computation。
3. 企业级PLM协同平台（西门子Teamcenter部署） 美空军将Teamcenter作为企业级PLM标准，支撑"数字化采办与保障"：
  • PB级数据管理：TB级的CAD模型、仿真结果、测试数据的全局索引与版本控制
  • 异地协同设计：多站点（设计所-制造厂-试验基地）的实时数据同步与冲突检测
  • 数字主线（Digital Thread）：从需求-设计-制造-运维的全链路数据贯通，需要高频的数据库查询与可视化渲染
算力需求：PLM服务器需要高主频CPU（高并发事务处理）+ 大容量内存（数据库缓存）+ NVMe全闪存阵列（低延迟I/O）；客户端工作站需要专业图形卡（Quadro/RTX A系列）处理大型装配体（>10万零部件）的实时渲染。
4. 空军基地电力系统的数字孪生（西门子开关设备订单） 涉及电网级电力电子与微电网管理：
  • 电磁暂态仿真：开关操作、短路故障的微秒级步长仿真（PSCAD/RTDS）
  • 电能质量分析：大规模新能源接入后的谐波分析与无功优化（DigSilent/ETAP）
  • SCADA数据融合：实时数据流的处理与可视化（基于时序数据库InfluxDB/TDengine）
算力需求：电磁暂态仿真对单核性能要求极高（串行算法为主）；电网级潮流计算（10,000+节点）需要大内存（512GB+）存储导纳矩阵。

第二章：核心算法解析——支撑"数字装备"的底层数学

这些军事/航空应用的成功，依赖于几类计算密集型算法的突破：
1. 高保真流体力学（CFD）算法
  • 湍流模型：DES（分离涡模拟）或LES（大涡模拟）用于发动机喷流与机翼边条涡的精细捕捉，计算量比RANS高100-1000倍
  • 转捩预测：基于稳定性分析（e^n方法）或相关性模型（γ-Reθ）的边界层转捩自动判断，对网格分辨率极其敏感（y+ < 1）
  • 流固耦合（FSI）：发动机叶片颤振、机翼气动弹性分析，需要交错求解流体与结构域，每步迭代涉及大规模稀疏线性方程组（千万级自由度）
2. 结构优化与可靠性算法
  • 拓扑优化：基于SIMP（固体各向同性材料惩罚）或水平集方法的减重设计，需要灵敏度分析与迭代求解，涉及百万级设计变量
  • 概率损伤容限分析：考虑材料分散性、制造缺陷的疲劳寿命预测，需要蒙特卡洛模拟（数千次随机抽样）， embarrassingly parallel 适合GPU加速
  • 多体动力学：起落架冲击、弹射机构运动仿真，使用递归算法或有限元柔性体方法，需要高频（kHz级）积分步长
3. 电磁与多物理场算法
  • 时域有限差分（FDTD）或有限元（FEM）：隐身飞机的RCS计算，频域求解器（HFSS）需要处理百万级未知量的复数矩阵
  • 电路-场耦合：电力电子装置（如SiC/GaN器件）的开关暂态，需要混合求解集总参数电路与分布参数电磁场
4. PLM与数据管理算法
  • 大装配体干涉检查：基于八叉树或BVH（层次包围盒）的空间碰撞检测算法，复杂度O(n log n)，对GPU加速的BVH遍历有强烈需求
  • 版本图（Version Graph）管理：基于有向无环图（DAG）的变更追溯，需要图数据库（Neo4j）的高效查询

第三章：软件工具链——航空研发的全栈数字化

支撑美空军项目的典型软件生态包括：
CAD/几何建模：
  • Siemens NX（Teamcenter原生集成）：复杂曲面设计（发动机叶片、翼身融合体），支持同步建模技术
  • Dassault Catia：航空行业标准，曲面造型与数字样机（DMU）
  • 硬件要求：大型装配体（>5GB模型文件）需要64GB+内存和专业图形卡（RTX A5000/A6000）的OpenGL加速
CAE/仿真分析：
  • ANSYS Fluent/CFX：发动机气动、整机外流场，支持GPU加速（AMG求解器）
  • Abaqus：结构非线性（复合材料损伤、金属疲劳），支持多核并行（Domain Decomposition）
  • LMS Virtual.Lab/Simcenter 3D：多学科仿真平台，集成结构、流体、噪声、控制
  • 硬件要求：CFD计算需要高内存带宽（8通道DDR5）；显式动力学（如鸟撞）需要高主频CPU（>5.0GHz）
PLM/数据管理：
  • Siemens Teamcenter：作为"数字化主干"，管理需求（DOORS）、设计（CAD）、仿真（CAE）、测试（TDM）的全链路数据
  • 数据库：Oracle或SQL Server后端，配合Elasticsearch实现全文检索
  • 硬件要求：服务器端需要多路EPYC/Xeon支撑高并发事务，客户端需要NVMe SSD加速模型加载
实时仿真与控制：
  • MATLAB/Simulink：控制律设计、自动代码生成
  • dSPACE/NI VeriStand：硬件在环（HIL）测试，需要实时操作系统（RTLinux）和高速I/O板卡
  • 硬件要求：实时性要求微秒级抖动，需禁用CPU节能模式（C-State），使用实时网卡（TSN）

第四章：UltraLAB航空研发计算平台配置方案

针对上述应用场景，UltraLAB提供覆盖"桌面设计-工作站仿真-服务器优化-边缘测试"的全谱系硬件方案：

方案A：航空发动机多学科优化工作站（MDO专用）

定位：个人工程师/小型团队，负责压气机叶片设计、燃烧室优化 配置：
  • CPU：AMD Ryzen Threadripper PRO 7995WX（96核192线程，5.15GHz睿频）
    • 优势：8通道DDR5-5600提供307GB/s内存带宽，支撑大规模稀疏矩阵求解；高主频加速参数化建模（Catia/NX的特征重建）
  • 内存：512GB DDR5-5600 ECC Registered（8×64GB）
    • 必要性：发动机整机流场网格（5000万单元）的CFD求解需200GB+内存；多学科优化（Isight）需同时驻留多个设计点的模型
  • GPU：NVIDIA RTX 6000 Ada 48GB
    • 用途：Fluent GPU求解器加速（AMG与代数多重网格）、CAD大型装配体实时渲染（OpenGL 4.6）、Teamcenter可视化客户端
  • 存储：4TB NVMe Gen5 SSD（读取14GB/s，存储大型装配体）+ 16TB RAID 10（项目归档）
  • 软件预装：ANSYS Fluent、Abaqus、Siemens NX、Isight
  • 特色：预配置MPI环境（Intel MPI），支持本地96核并行或扩展至集群

方案B：翼身融合体飞机CFD+电磁仿真服务器（隐身气动一体化）

定位：研究所/高校重点实验室，处理亿级网格、隐身RCS计算 配置：
  • 架构：双路 AMD EPYC 9655（96核/路，共192核384线程）
    • 优势：12通道DDR5/路，总内存带宽614GB/s，完美匹配稀疏矩阵求解带宽需求；支持PCIe 5.0 x128，可扩展多GPU
  • 内存：2TB DDR5-5600 ECC（16×128GB RDIMM）
    • 场景：整机气动（1亿网格）+ 电磁频扫（多频点并行）的内存需求
  • GPU加速：4× NVIDIA A100 80GB PCIe（NVLink互联）
    • 用途：HFSS/CST的GPU加速频域求解；Fluent的GPU求解器（支持多卡并行）；深度学习代理模型（Surrogate Model）训练，替代部分CFD计算
  • 存储：32TB NVMe SSD全闪存阵列（RAID 10，读写>20GB/s）+ LTO-9磁带库（长期归档）
  • 网络：双端口 100GbE（InfiniBand HDR），支持RDMA，便于多机集群扩展
  • 软件栈：ANSYS HFSS、Fluent、CST Studio、Pointwise（网格划分）

方案C：PLM管理与协同设计中心（Teamcenter服务器）

定位：企业级PLM数据中心，支撑100+并发用户 配置：
  • 服务器层：
    • CPU：双路 Intel Xeon Gold 6548Y+（32核/路，高主频3.5GHz，优化单线程事务）
    • 内存：1TB DDR5-4800 ECC（高并发缓存）
    • 存储：50TB NVMe SSD（热数据，数据库+模型库）+ 200TB SAS HDD（温数据）
    • 数据库：Oracle 19c RAC集群，配合Redis缓存层
  • 可视化客户端（设计师工作站）：
    • CPU：Intel Core i9-14900K（6.0GHz，高主频优化CAD响应）
    • GPU：NVIDIA RTX A4000 16GB（支持四屏输出，Ten-Bit Color深度）
    • 内存：128GB DDR5-6000（加载大型装配体）
    • 特色：支持NVIDIA Quadro Sync II，确保多屏拼接的帧同步（用于数字样机评审）

方案D：电力系统实时仿真与HIL测试（空军基地微电网）

定位：电力电子硬件在环测试、保护装置验证 配置：
  • 实时仿真主机：
    • CPU：AMD Ryzen 9 7950X（高主频5.7GHz，优化单核电磁暂态求解）
    • FPGA加速卡：Xilinx Alveo U55C（用于电力电子开关模型的高速求解，延迟<1μs）
    • 内存：64GB DDR5-6000（低时序CL30，确保实时性）
    • I/O模块：NI PXIe-7868R（FPGA板卡，支持模拟量/数字量高速采集，同步精度<100ns）
  • 边缘计算节点（现场部署）：
    • 硬件：NVIDIA Jetson AGX Orin（ARM+GPU，功耗60W，无风扇设计）
    • 功能：本地SCADA数据预处理、轻量级状态估计、故障预警

第五章：技术同源——从军事装备到民用科研的硬件启示

美空军的这些订单揭示了一个趋势：现代航空装备的研发周期已从数十年压缩至数年，关键在于"数字主线"（Digital Thread）与"数字孪生"（Digital Twin）技术的成熟。 无论是SkyShot发动机的快速迭代，还是JetZero原型机的快速制造，都依赖于：
  1. 高保真仿真的前置：在物理样机制造前，通过CAE完成90%的性能验证
  2. 多学科协同：气动、结构、电气、控制团队在同一PLM平台上实时协作
  3. 数据驱动的优化：利用AI/ML替代部分耗时仿真，加速设计空间探索
对于国内高校航空航天学院、飞行器设计研究所、以及从事燃气轮机、电力系统研究的科研团队而言，硬件投资的方向应聚焦于：
  • 大内存（512GB-2TB）：支撑整机级CFD/CAE的高保真建模
  • 高内存带宽（8-12通道DDR5）：解决稀疏矩阵求解的带宽瓶颈
  • GPU异构计算：加速CFD、电磁仿真及AI代理模型训练
  • 专业图形卡：确保大型CAD装配体的流畅交互与数字样机评审
UltraLAB工程仿真计算平台，凭借对ANSYS、Siemens、Dassault等航空工业软件生态的深度优化，以及对EPYC/Threadripper平台的大内存扩展能力，为"数字装备"研发提供从桌面到数据中心的全栈算力支撑。
在数字化战争的幕后，算力即是战斗力；在科研实验室的前线，算力即是创新力。
【UltraLAB技术团队 | 航空航天CAE仿真与数字化研发硬件专家】
