从"鼠标+键盘"到"语音+手势"，从手工网格到AI自动生成——支撑智能前处理器的GPU渲染、LLM推理与实时几何计算硬件架构
CAE工程师的日常正在被重新定义。未来的前处理场景可能是这样的：工程师戴着AR头显，在空中"圈出"发动机缸体的螺栓孔区域，口述"请在此创建M8螺栓连接，预紧力80N·m"，系统在3秒内完成几何清理、网格划分、材料属性赋予和边界条件设置——而这一切背后，是大语言模型的意图理解、计算机视觉的几何识别、实时光线追踪渲染、以及大规模稀疏矩阵的网格生成算法在协同运行。
这不是科幻，而是Hypermesh、ANSA等前处理器在2-3年内可能具备的功能。但要支撑这种"多模态智能前处理"，传统的工作站架构已触及瓶颈：LLM推理需要显存、AR渲染需要GPU算力、几何引擎需要CPU单核性能、大型装配体需要海量内存。
第一章：AI驱动CAE前处理的技术架构与计算瓶颈
1.1 多模态交互层——从GUI到LUI（Language User Interface）
技术特征：
-
语音指令解析：将"材料名称为steel，弹性模量210000，泊松比0.3"转换为结构化数据
-
自然语言理解（NLU）：理解"请修复当前视图内所有网格质量"中的上下文（当前视图、网格质量指标、修复策略）
-
多轮对话：支持"优化刚才那个区域"等指代消解
计算瓶颈：
-
LLM推理延迟：7B参数模型本地推理需<500ms才能保持交互流畅，14B模型需A100级GPU
-
语音识别实时性：端到端延迟<200ms，需专用NPU或GPU加速
1.2 AR/VR可视化层——沉浸式几何操作
技术特征：
-
手势识别：通过VR手柄或裸手识别"圈选"操作
-
空间锚定：将CAE模型锚定在真实桌面，支持多角度观察
-
实时渲染：PBR材质、阴影、半透明效果，支持千万级三角面片
计算瓶颈：
-
渲染帧率：VR需90fps×2（双眼）才能避免眩晕，4K×4K分辨率下像素填充率需求极高
-
几何传输：大型装配体（如整车模型>5000万面）需实时LOD（细节层次）切换
1.3 AI辅助建模引擎——从规则到学习
技术特征：
-

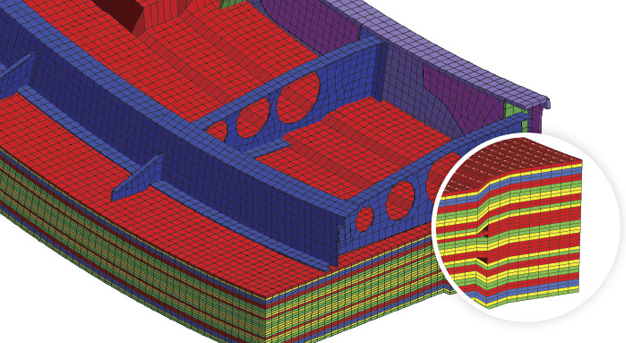

智能网格划分：根据几何特征自动选择单元类型（四面体/六面体）、尺寸函数
-
连接单元自动生成：识别螺栓孔、焊缝、胶粘区域，自动创建RBE2/CBUSH/焊缝单元
-
网格质量修复：基于强化学习（RL）的节点平滑算法，替代传统Laplacian smoothing
计算瓶颈：
-
几何搜索：在千万级网格中定位"红色区域"的螺栓孔，需空间索引（BVH/k-d树）加速
-
AI模型推理：网格质量预测模型（CNN/GNN）需GPU实时推理
1.4 后端求解器接口——多物理场耦合
技术特征：
-
一键多求解器导出：同一模型同时输出Nastran/Abaqus/LS-DYNA格式
-
结果预览：不解算即可预估应力热点（基于代理模型）
-
优化闭环：形状优化拓扑优化结果实时反馈到前处理
第二章：核心软件栈——从传统CAE到AI-Native
2.1 基础CAE平台（需AI增强接口）
-
Altair Hypermesh 2026+：期待中的AI插件接口（HyperWorks AI）
-
BETA CAE Systems ANSA：机器学习辅助的Batch Mesh
-
Siemens Simcenter：Teamcenter集成，支持AI驱动的知识重用
-
Dassault 3DEXPERIENCE：CATIA + SIMULIA，自然语言查询几何
2.2 AI/LLM推理框架
-
Ollama/vLLM：本地部署7B-13B代码专用模型（如CodeLlama、StarCoder）
-
LangChain/LangGraph：构建CAE专用Agent工作流（Tool Use：调用网格划分API）
-
Whisper.cpp：本地语音识别（避免云端传输几何机密数据）
-
TensorRT-LLM：GPU加速LLM推理，延迟<100ms/token
2.3 AR/VR开发平台
-
Unity 3D/Unreal Engine 5：CAE数据可视化（USD格式导入）
-
OpenXR：跨平台VR头显支持（Meta Quest 3、Apple Vision Pro）
-
NVIDIA Omniverse：实时光线追踪，支持大型装配体协作
-
WebXR：浏览器端轻量化AR预览
2.4 几何引擎与网格算法
-
OpenCASCADE：开源几何内核，支持布尔运算、倒角
-
CGAL：计算几何算法库（网格生成、修复）
-
PyMesh/Trimesh：Python几何处理，快速原型
-
ML-based Meshing：英伟达Modulus、DeepMind的MeshGraphNets
2.5 知识图谱与数据库
-
Neo4j：CAE知识图谱（材料-工艺-性能关联）
-
Vector DB (Pinecone/Milvus)：存储历史模型Embedding，支持相似模型检索
-
PostgreSQL + PostGIS：几何数据库存储CAD/CAE模型版本
第三章：UltraLAB AI-CAE智能前处理工作站配置
配置A：个人AI-CAE工程师（AI辅助建模+轻量化AR）
定位：汽车/航空工程师，使用AI辅助完成80%重复性前处理工作
硬件规格：
-
CPU：Intel Core Ultra 9 285K（Arrow Lake，6.0GHz睿频，NPU 13 TOPS）
-
NPU用途：本地Whisper语音识别，释放GPU用于渲染
-
-
GPU：NVIDIA RTX 4090 24GB（或RTX 5090 32GB）
-
AI推理：运行14B参数LLM（INT4量化，约8GB显存）
-
AR渲染：Unity UE5实时光追，支持VR预览
-
CUDA加速：网格生成算法（TetGen/Gmsh GPU版）
-
-
内存：128GB DDR5-6000（双通道，支持千万级网格驻留）
-
存储：2TB NVMe Gen5（Hypermesh模型库+LLM本地权重）
-
VR设备：Meta Quest 3（无线串流）或 Apple Vision Pro（企业版）
-
输入设备：语音麦克风阵列（降噪）+ 3Dconnexion SpaceMouse（CAD导航）
预估价格：3-4万元（不含VR头显）
软件栈：
-
Windows 11 + WSL2（Ubuntu 22.04）
-
Hypermesh 2024 + 自研Python AI插件（调用Ollama API）
-
Unity 3D + OpenXR Plugin
-
Ollama（本地部署CodeLlama-13B）
配置B：团队智能CAE中心（多用户AR协作+云端LLM）
定位：研发中心CAE部门，5-10人共享AI前处理资源
硬件架构：
AI推理服务器（1台）：
-
CPU：AMD EPYC 9655（96核，高并发请求处理）
-
GPU：4× NVIDIA A100 80GB（运行70B参数CAE专用大模型，支持多用户并发）
-
内存：512GB DDR5（缓存知识图谱和历史模型Embedding）
-
功能：自然语言理解、智能推荐、知识检索
AR渲染工作站（5台）：
-
CPU：Ryzen 9 9950X（16核，高主频优化单用户体验）
-
GPU：RTX 6000 Ada 48GB（大显存支持整车级装配体VR渲染）
-
内存：256GB DDR5（本地缓存大型模型）
-
VR：每工位配备Varjo XR-4（单眼4K，工业级精度）
存储服务器：
-
20TB NVMe全闪存（版本控制+模型库）
预估价格：150-200万元（含5套VR工位）
配置C：企业级智能CAE云平台（AI自动生成+数字孪生）
定位：整车厂/航空主机厂，AI自动完成80%标准件前处理
硬件架构：
训练集群（微调CAE专用LLM）：
-
8× NVIDIA H100 80GB（DGX H100）
-
功能：基于企业历史模型数据，微调7B-13B代码生成模型
推理集群（实时服务）：
-
16× A100 80GB（Kubernetes管理）
-
功能：支撑100+工程师同时使用AI前处理助手
AR协作中心：
-
CAVE沉浸式系统（5面投影+光学追踪）
-
支持多人同时"进入"同一数字样机进行前处理评审
预估价格：1000万+（超算中心级）
第四章：关键技术实现路径
4.1 语音控制Hypermesh的实现（概念验证）
Python
# Python桥接Hypermesh Tcl脚本 + Whisper + LLM import whisper import ollama from hm_api import HypermeshAPI # 虚构的Hypermesh Python接口 model = whisper.load_model("base") hm = HypermeshAPI() while True: audio = record_audio() # 录制语音指令 text = model.transcribe(audio)["text"] # LLM解析意图 response = ollama.chat(model="codellama:13b", messages=[{ "role": "user", "content": f"Convert to Hypermesh Tcl: {text}" }]) tcl_script = response["message"]["content"] hm.execute_tcl(tcl_script) # 执行网格操作4.2 AR几何选择的延迟优化
-
空间索引：使用BVH（层次包围盒）加速射线-三角形求交（从O(n)到O(log n)）
-
GPU拾取：利用CUDA在GPU端完成点击测试，避免CPU-GPU数据传输
-
预测渲染：基于眼动追踪（注视点渲染），降低 periphery 区域分辨率
4.3 AI网格质量修复的训练数据
-
数据收集：历史项目中的"坏网格-好网格"配对（百万级样本）
-
模型架构：Graph U-Net（处理非结构化网格数据）
-
部署：TensorRT优化，推理延迟<50ms/网格区域
结语：CAE工程师的"贾维斯"时代
当Hypermesh遇见大模型，当ANSA遇见AR，CAE前处理的门槛将被重新定义。未来的工程师可能不再需要记忆复杂的Tcl脚本，不再需要手工调整每个节点的位置，而是像《钢铁侠》中的托尼·斯塔克一样，通过自然语言和手势与"AI助手"协作完成建模。
UltraLAB AI-CAE智能工作站，以覆盖LLM推理、VR渲染、几何计算的异构算力，为这一未来提供硬件底座。从个人桌面到企业云端，让AI成为每个CAE工程师的"超级助理"。
